宮崎県新技術等活用促進システム

技術登録内容

1.登録申請者

会社名㈱エムケーエンジニアリング
郵便番号・住所〒8120011　福岡県福岡市博多区博多駅前2丁目20-1大博多ビル8F
担当部署九州営業所
電話番号090-9739-8089
FAX番号
E-mailmke-kyushu@nifty.com
ホームページURLhttp://m-k-e.jp/

2.技術の名称等

技術の名称自動セントルレール移動装置「レールスライダー」
開発年（西暦）2021
開発体制単独
共同研究者
開発会社㈱エムケーエンジニアリング
開発会社と申請者の関係社員
県産品

3.技術の分類

区 分１ その他技術
区 分２ 機械
分 類

4.キーワード

項目 その他（工程短縮,省力化,施工性向上）

5.国土交通省への登録状況

申請地方整備局名 登録年月日 登録番号 評価結果
関東地方整備局 2023年12月19日 KT-230249-A 事後評価未実施技術

6.特許等

特許番号 2021-209713 実用新案番号

7.制度等による証明

証明機関 証明番号 証明年月日
建設技術審査証明事業
その他

8.活用の効果

従来技術名 スライドセントル(人力及び重機によるセントル移動)
経済性 低下 (-25.1 %)
工程 短縮 (65.8 %)
品質・出来形 同程度
安全性 同程度
施工性 向上
環境 同程度

9.特徴

・トンネル（NATM工法）覆工工においてセントルのレール移動を自動化した技術。従来は人力と重機により行っていた。新技術の活用により、自動化となり、工程の短縮及び施工性が向上する。

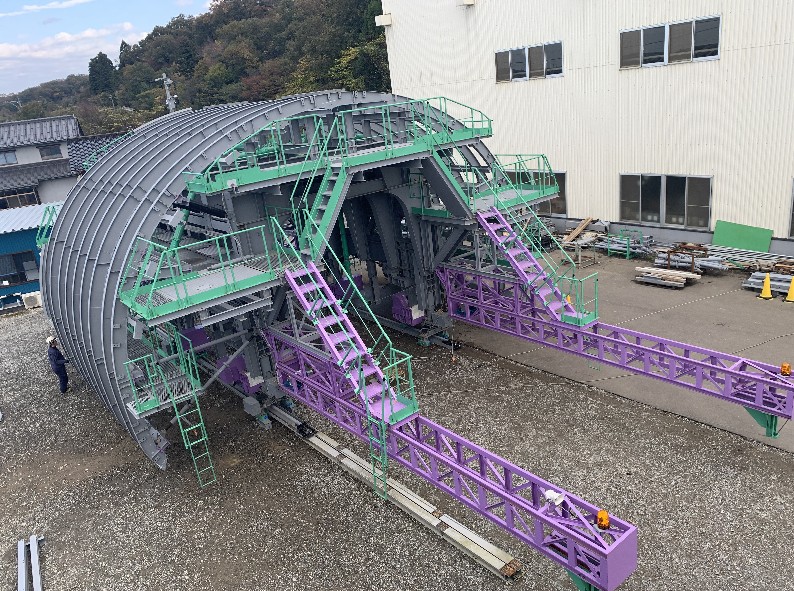

  • 全景.png

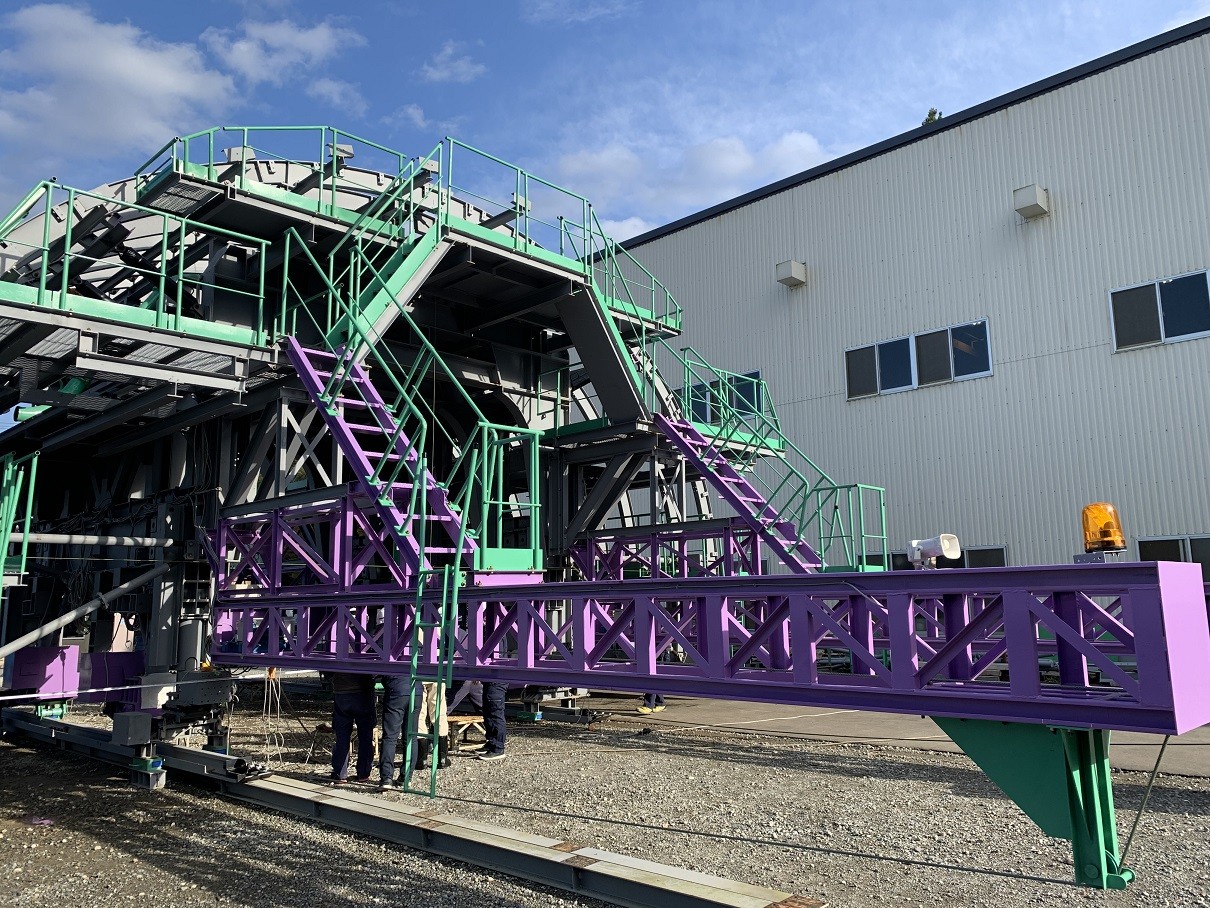

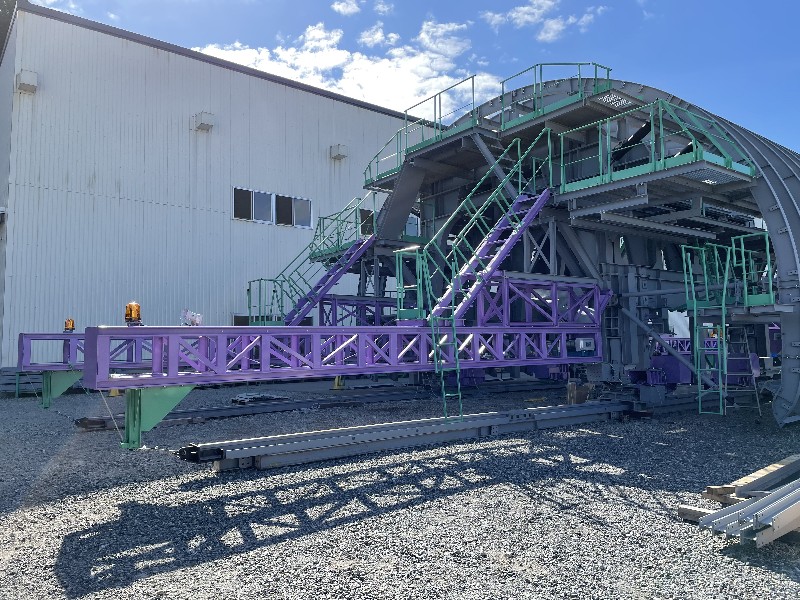

  • 外観.png

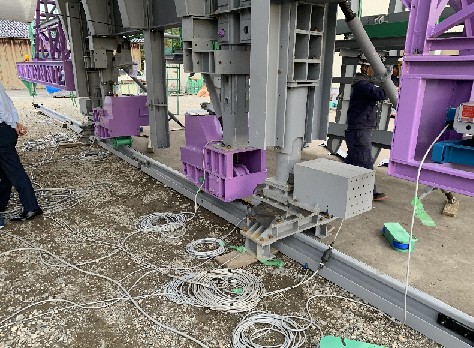

  • 牽引装置.png

10.施工方法

①レールと車輪が設置していることを確認する。

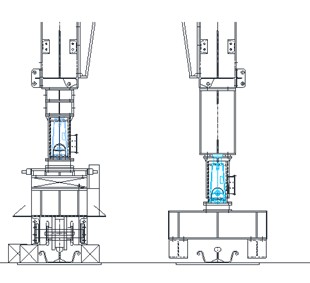

②ジャッキアップによりレールと車輪のクリアランスを確保する。
③横送り装置により、レールの軌道を設定する。

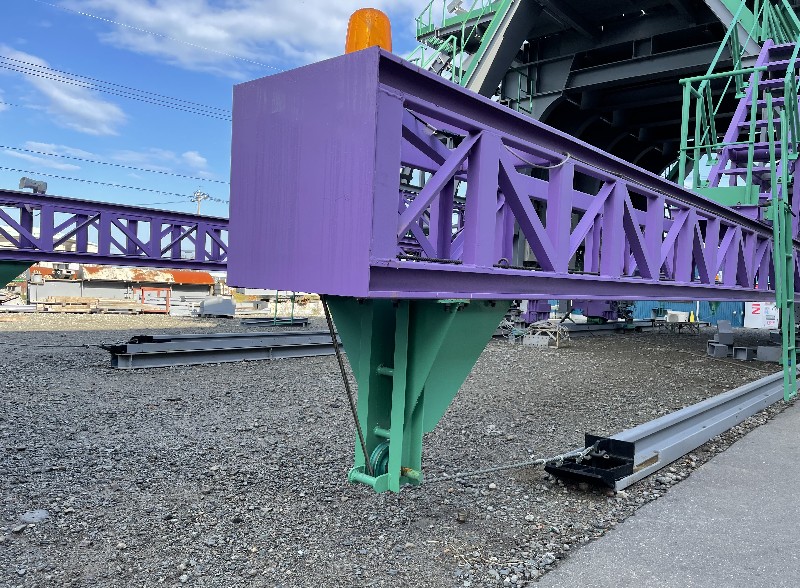

④電動ウインチを作動しレールを移動する。
⑤ジャッキダウンにより台車とレールを設置させる。
⑥セントル移動を完了する。
  • 施工手順①.png
  • 施工手順②.png
  • 施工手順④.JPG

11.歩掛・単価等

施工条件
・施工内容：型枠の移動・脱型・据付作業
・施工数量：1スパン(10.5ｍ）
・施工場所：福島県
積算条件
【共通】
・労務費：令和7年度公共工事設計労務単価表
【新技術】
・レールスライダー機械費：自社単価
・セントル移動398回以上で新技術のコストが低下となる。

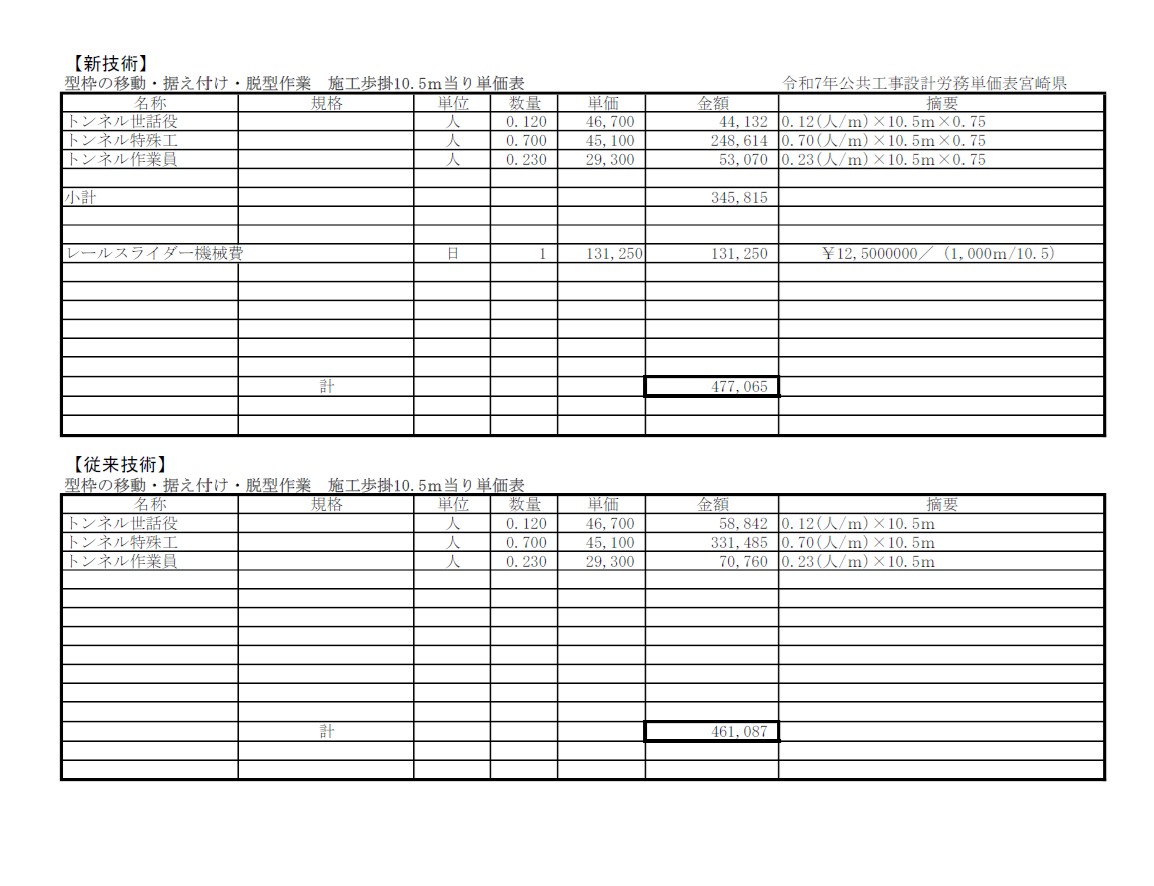

  • 積算歩掛.png

12.適用条件

①自然条件
・特になし
②現場条件
・特になし
③技術提供可能地域
・技術提供可能地域については制限なし
④関連法令等
・特になし

13.施工実績

発注機関県内件数県外件数
国、公団等
地方自治体補助事業
単独事業1
民間

県内での主な施工実績

発注者工事名施工年度CORINS登録番号

県外での主な施工実績

発注者工事名施工年度CORINS登録番号
福島県道路橋りょう整備（再復）工事（トンネル） （仮称）博士トンネル（終点側）2023

14.施工者

一般の建設業者で施工可能

15.技術提供企業

技術の名称自動セントルレール移動装置「レールスライダー」

技術提供企業

代表
企業名担当部署担当者住所TELFAXE-mail
㈱エムケーエンジニアリング 技術営業部 源石大輔 大阪市福島区吉野1丁目20－30阪神野田駅前ビル10F 06-6443-7060 06-6443-7061 mke_eigyo@nifty.com
代表以外（県内企業）
企業名担当部署担当者住所TELFAXE-mail
代表以外（県外企業）
企業名担当部署担当者住所TELFAXE-mail

16.主な製造工場

製造工場名担当部署担当者住所TELFAXE-mail

17.主な原材料産地

原材料産地名取扱会社名担当部署担当者住所TELFAXE-mail

18.県内活用技術参考写真

技術の名称自動セントルレール移動装置「レールスライダー」
