1.登録申請者

会社名東京製綱株式会社
郵便番号・住所〒803-0801 福岡県北九州市小倉北区西港町61-2
担当部署エンジニアリング事業部九州支店
電話番号093-383-2211
FAX番号093-562-6970
E-mailnishigaki.keisuke@tokyorope.jp
ホームページURLhttps://www.tokyorope.co.jp/

2.技術の名称等

技術の名称プラスネット工
開発年(西暦)2015
開発体制単独
共同研究者
開発会社東京製綱株式会社
開発会社と申請者の関係自社
県産品

3.技術の分類

区 分1 県内活用技術
区 分2 工法
分 類環境適応型落石防止工

4.キーワード

項目 コスト縮減 / 環境の保全 / 県内公共工事採用実績

5.国土交通省への登録状況

申請地方整備局名 登録年月日 登録番号 評価結果
北海道開発局 2015年6月17日 HK-150003-VR 事後評価済み技術

6.特許等

特許番号 特許第6230854号 実用新案番号

7.制度等による証明

証明機関 証明番号 証明年月日
建設技術審査証明事業
その他

8.活用の効果

従来技術名 ロープ掛工
経済性 向上 (15.2 %)
工程 短縮 (8.33 %)
品質・出来形 同程度
安全性 同程度
施工性 向上
環境 同程度

9.特徴

格子状に張ったワイヤロープを縦・横3m(または2m)間隔でアンカーを打設するため浮石や転石をその場で抑え込む事が出来る工法である。

施工機械は礫混じり、玉石混じりなどあらゆる地盤にも設置が可能であり、かつ軽量であることから施工性に優れている。
立木を避けてロープを張ることが出来るため、自然林の景観を損なうことがない。
全ての部材を特殊な樹脂塗装を施すがことができるため、景観への配慮や塩害地での耐久性を発揮する。

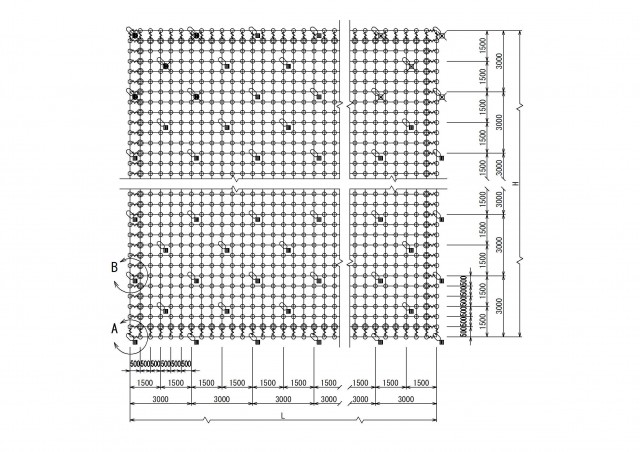

  • 標準図
    標準図

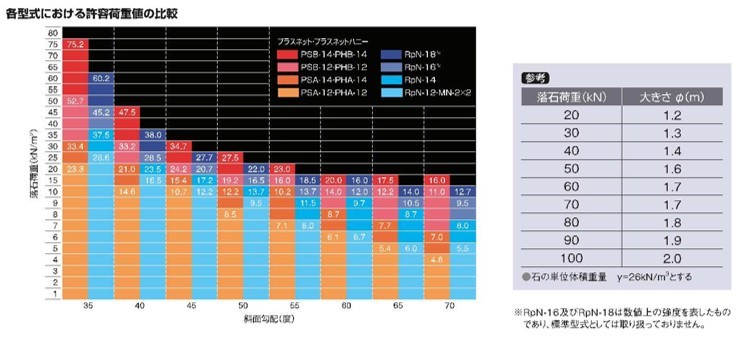

  • 許容荷重
    許容荷重

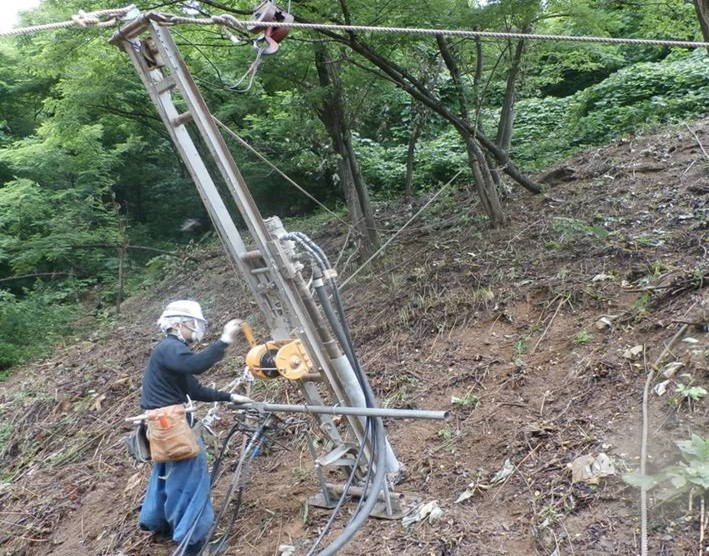

  • 削孔機(エアーハンマー)-1
    削孔機(エアーハンマー)-1
  • 削孔機(エアーハンマー)-2
    削孔機(エアーハンマー)-2

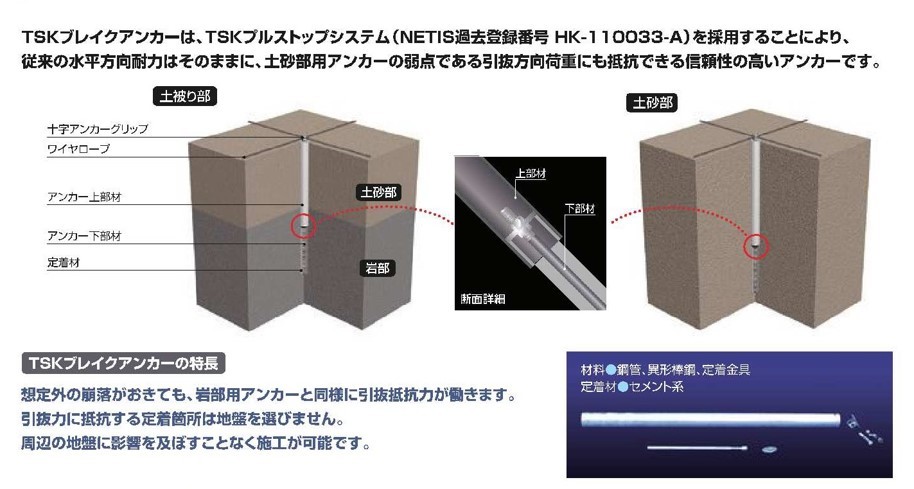

  • 土被り部用ブレイクアンカー・土砂部用ブレイクアンカー
    土被り部用ブレイクアンカー・土砂部用ブレイクアンカー

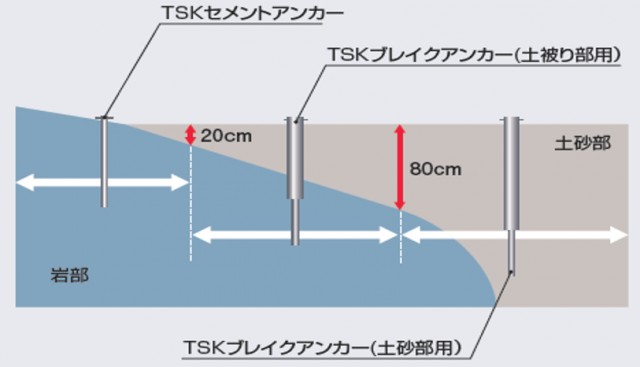

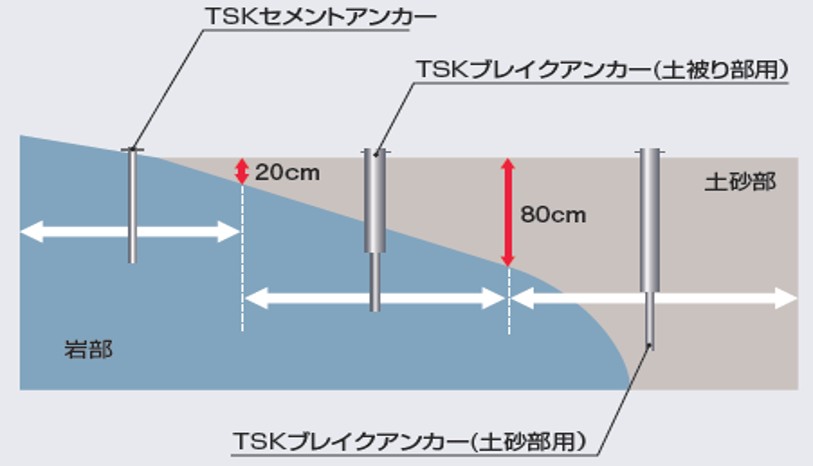

  • アンカー選定
    アンカー選定
  • プラスネット(PSA-12G)
    プラスネット(PSA-12G)
  • プラスネットハニー(環境色塗装)
    プラスネットハニー(環境色塗装)

10.施工方法

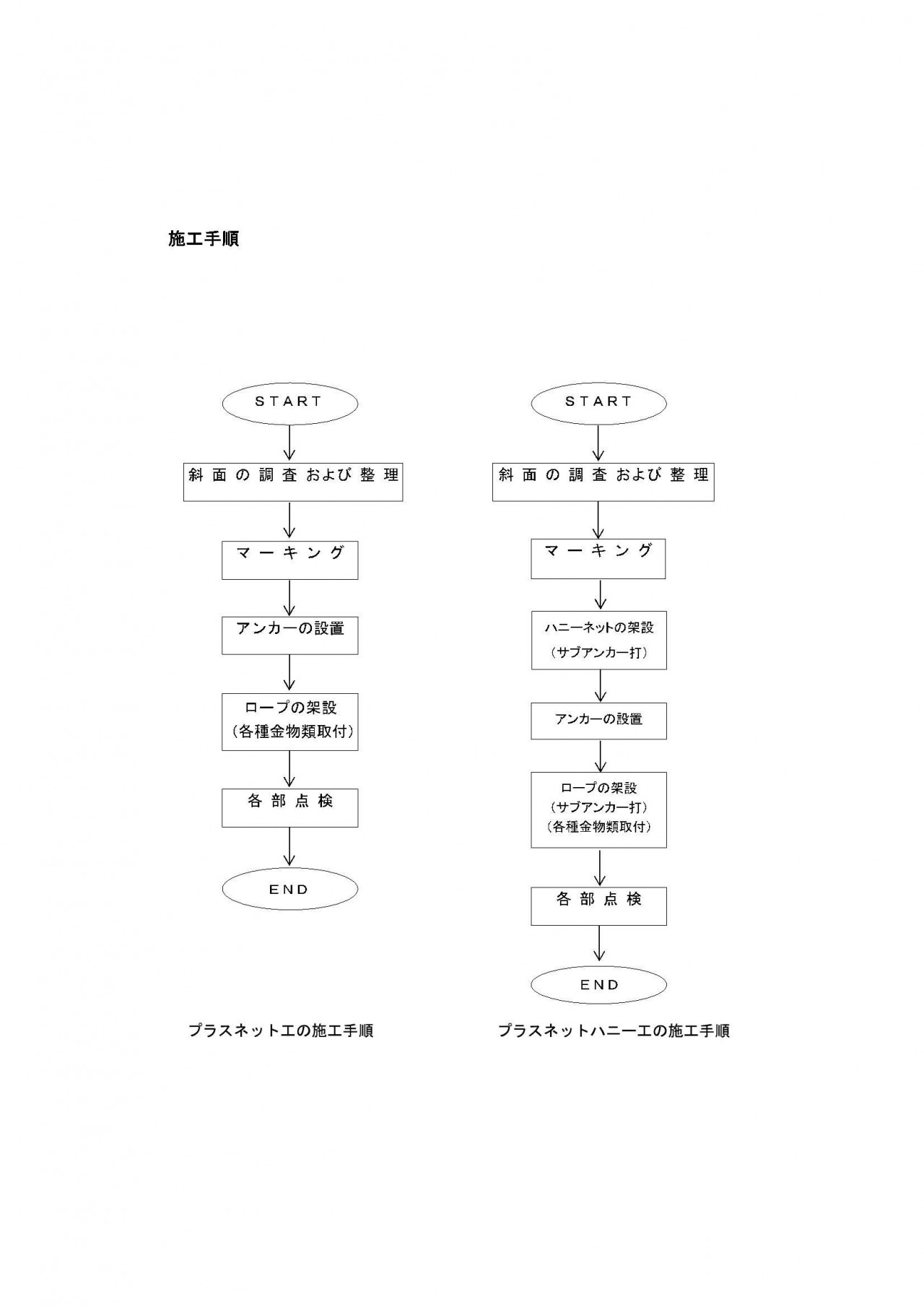

  • 施工手順
    施工手順
  • 1.セメントアンカー削孔
    1.セメントアンカー削孔

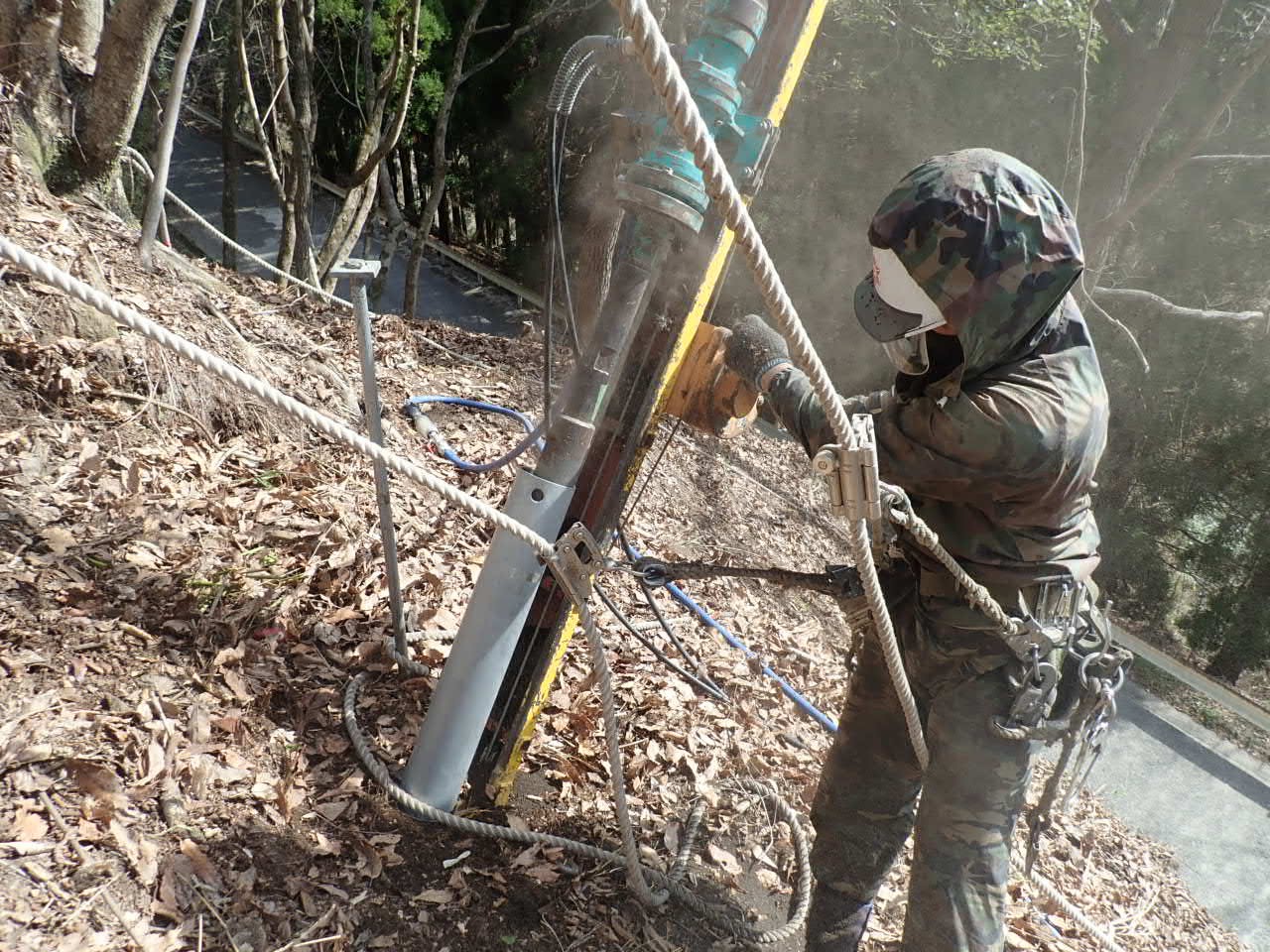

  • 2.ブレイクアンカー削孔
    2.ブレイクアンカー削孔

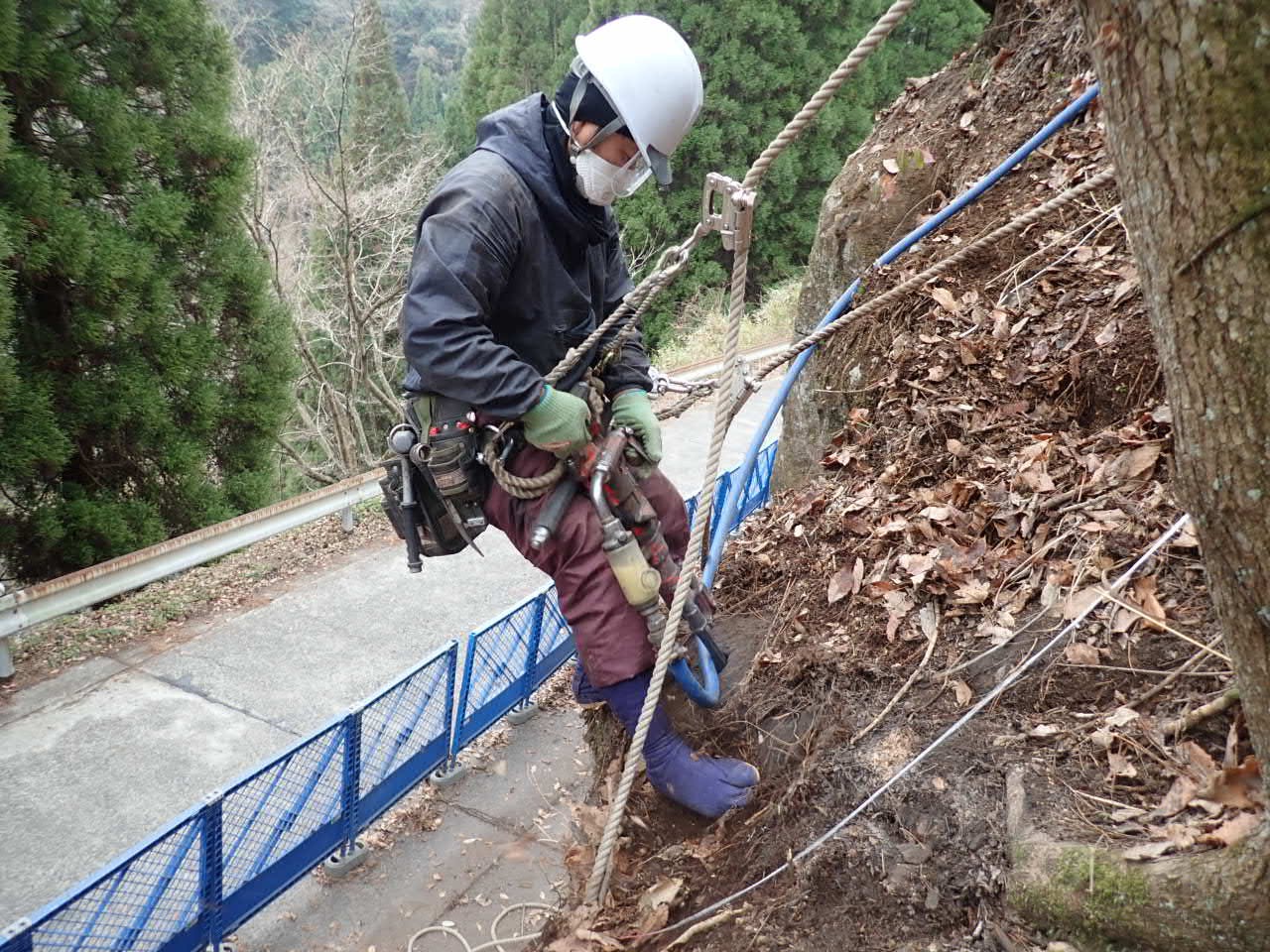

  • 3.ロープ張り
    3.ロープ張り

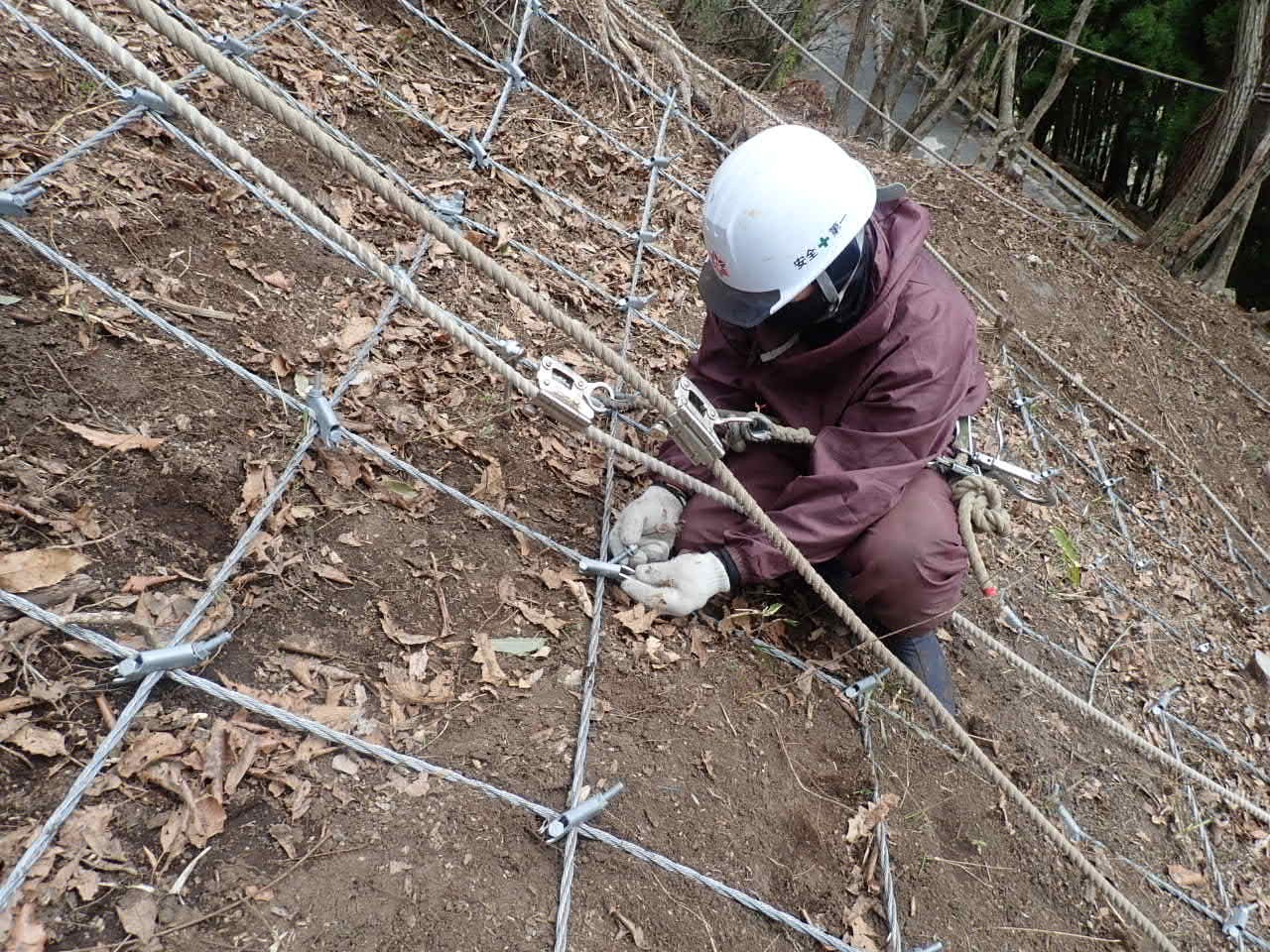

  • 4.十字アンカーグリップ取付
    4.十字アンカーグリップ取付

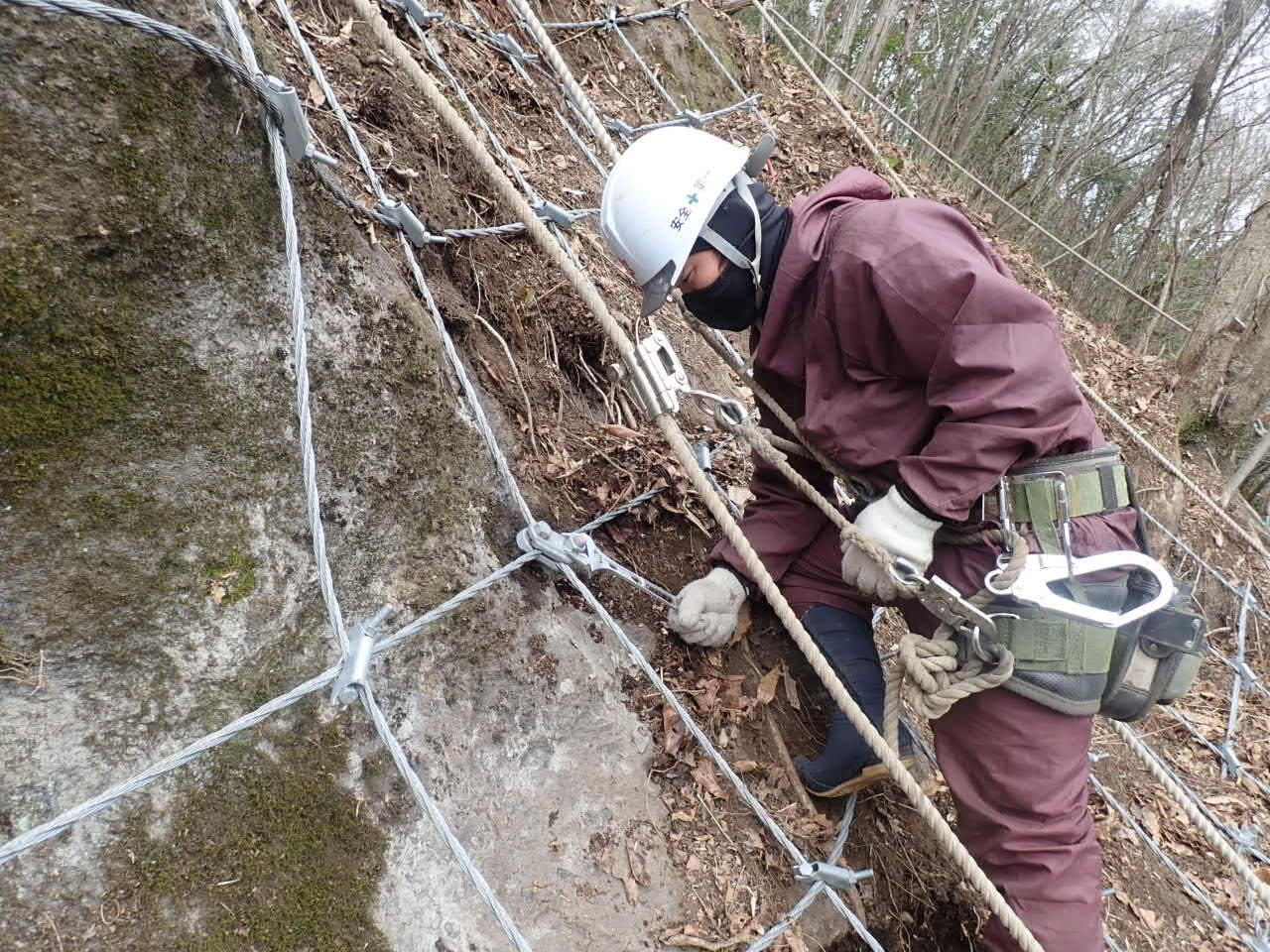

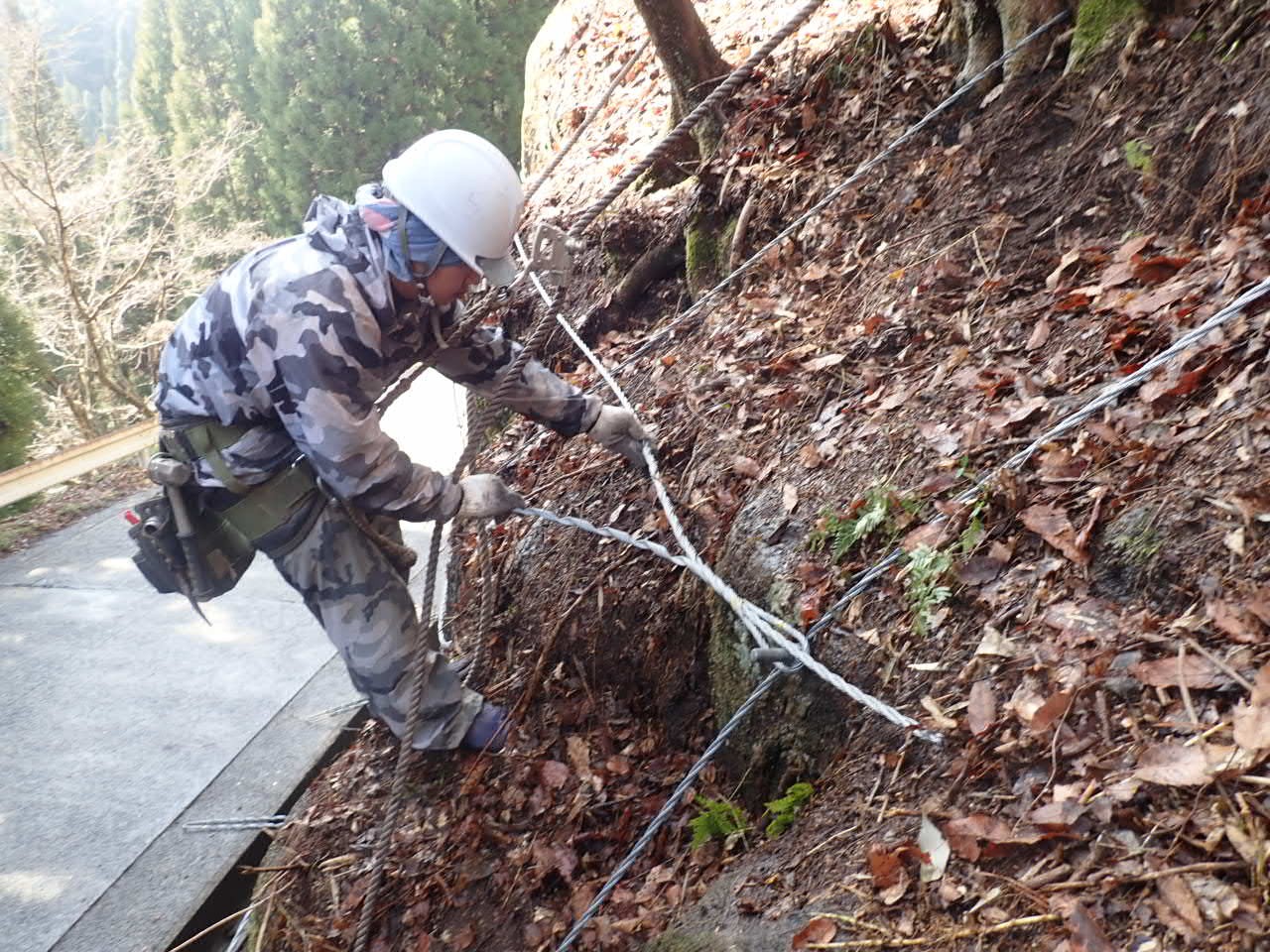

  • 5.Vクリップ取付
    5.Vクリップ取付

11.歩掛・単価等

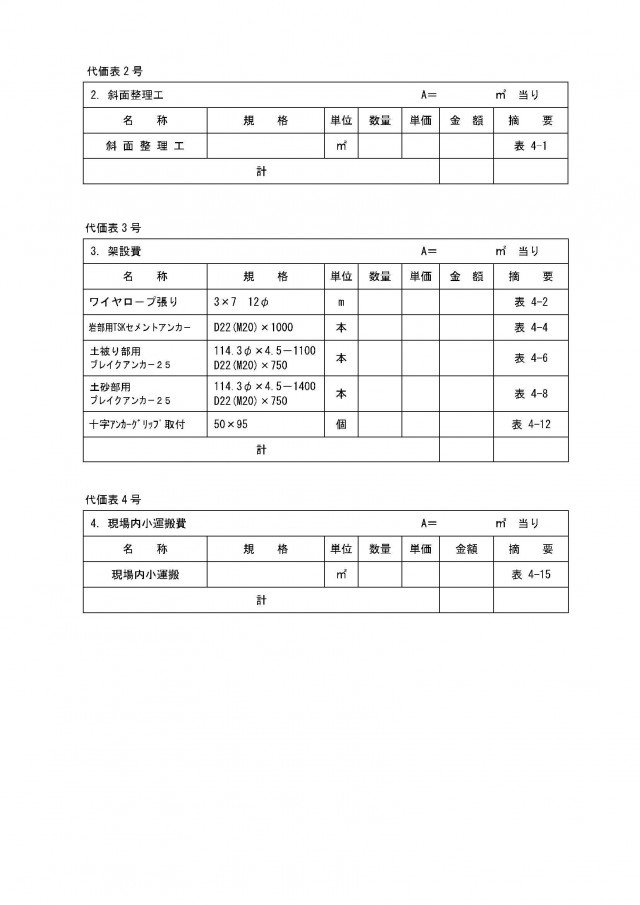

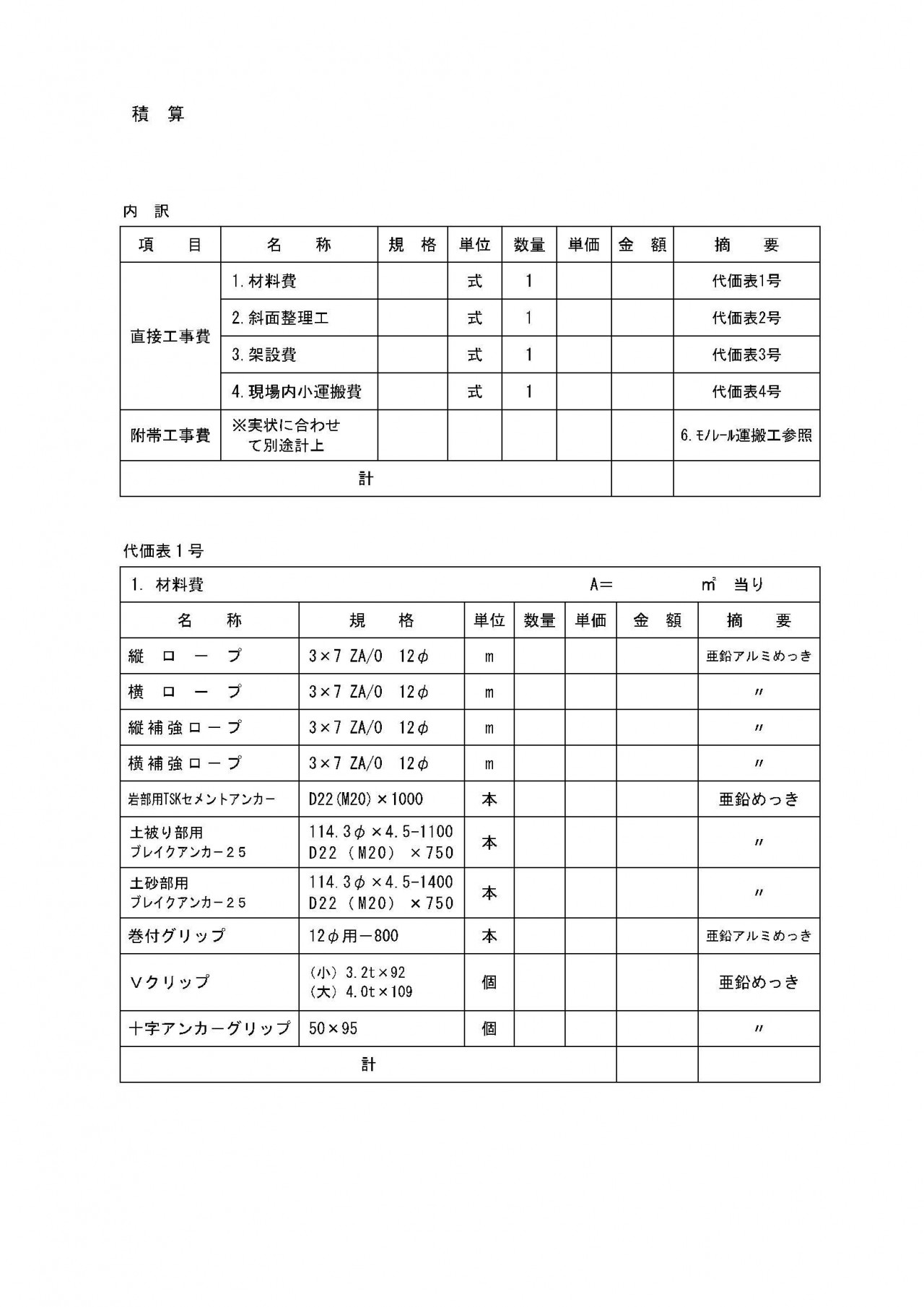

  • 積算-1
    積算-1

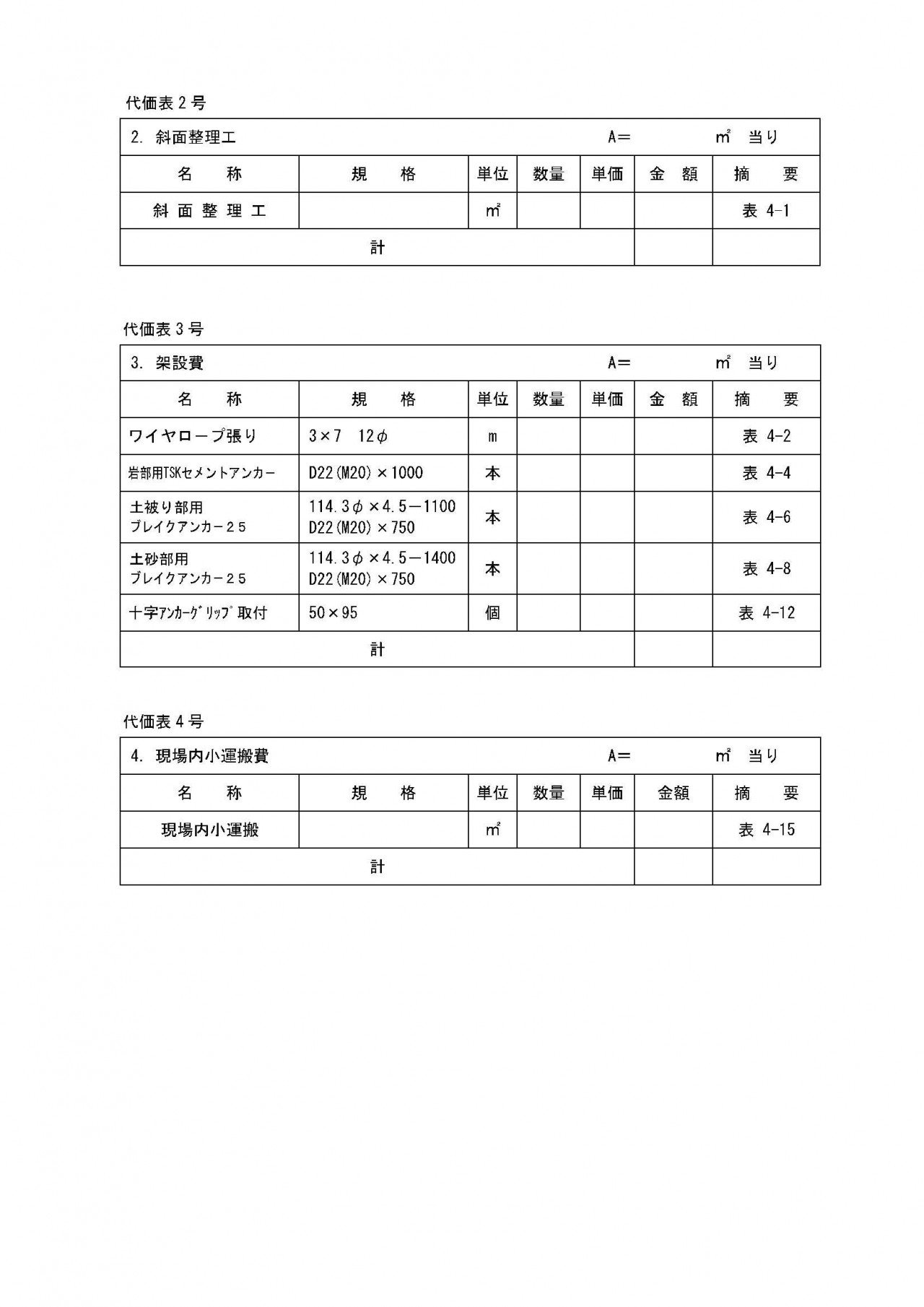

  • 積算-2.jpg

12.適用条件

①適用可能な範囲
・立木の有無、起伏の程度に関係なく、落石が危惧される浮石、転石が点在する斜面。
・対象落石荷重が本工法の許容荷重値内である場合。

②特に効果の高い適用範囲
・多数の転石・浮石が密集した斜面。
・落下高が高く、落石エネルギーが大きくなるような長大斜面。
・立木等の伐採を最小限に抑え、自然景観を維持する必要がある場合。

③適用できない範囲
・本工法の許容荷重値内に、対象落石荷重があてはまらない場合。
・アンカーの耐力が十分に得られないような脆弱地盤。

13.施工実績

発注機関県内件数県外件数
国、公団等0110
地方自治体補助事業24820
単独事業10230
民間034

県内での主な施工実績

発注者工事名施工年度CORINS登録番号
宮崎県西臼杵支庁令和5年度緊急予防治山事業 佐別当工区2023年
高千穂町役場令和6年度自然公園等総合整備事業 九州自然歩道(尾鈴コース)2024年
宮崎県児湯農林振興局平成28年度予防治山事業 土屋2016年
高千穂町役場町道御塩井・下押方線 神橋隧道法面補修工事2016年
美郷町役場令和2年度町単独事業法面対策工事 町道小原・吉野宮線2020年
宮崎県延岡土木事務所令和3年度防地法面第955-39-1-1号上祝子綱の瀬線北方申工区道路防災工事 2022年
宮崎県西臼杵支庁令和3年度緊急予防治山事業秋元工区2022年
宮崎県東臼杵農林振興局令和5年度予防治山事業小切畑2023年
宮崎県西臼杵支庁令和4年度緊急予防治山事業佐別当工区2023年
椎葉村役場令和5年度 地方創生道整備推進交付金事業2023年

県外での主な施工実績

発注者工事名施工年度CORINS登録番号
福島県森林管理署白河支署ブドウ沢復旧治山工事(R2三次補正)2021年
長野県南信州地域振興局令和4年度 予防治山事業 第4号工事2022年
熊本県阿蘇地域振興局阿蘇管内治山激甚災害対策特別緊急事業第2号工事2023年
大分県中津土木事務所令和4年度交防急対第47号急傾斜地崩壊対策工事2023年
鳥取県中部総合事務所県土整備局羽衣石地区復旧治山工事(4工区)(ゼロ国債)2023年
石川県奥能登農林総合事務所令和4年度 県単農地防災事業 狼煙地区法面保護工事2023年
鹿児島地域振興局令和5年度森林基幹道改良事業 口之島線(農山漁村地域整備交付金)2023年
福井県南越前町役場令和5年度県単小規模荒廃地治山事業(糠区)2023年
愛媛県 松山河川国道事務所令和5-6年度 松一管内防災対策工事2024年
兵庫県神河町役場令和6年度 町単独事業 町道重行川上線防災工事2024年

14.施工者

その他 法面施工業者

15.技術提供企業

技術の名称プラスネット工

技術提供企業

代表
企業名担当部署担当者住所TELFAXE-mail
東京製綱株式会社 エンジニアリング事業部 高森 潔 東京都江東区永代二丁目37番28号(澁澤シティプレイス永代) 03-6366-7788 03-3643-7550 takamori.kiyoshi@tokyorope.jp
代表以外(県内企業)
企業名担当部署担当者住所TELFAXE-mail
九州トーコー株式会社 藤田 正春 宮崎県日向市北町2-87 0982-50-0277 0982-50-0677 fujita.masaharu@tokyorope.jp
仲摩商事株式会社 徳丸 幸司 延岡市出北6丁目1599番地 0982-32-3281 0982-32-5566
株式会社大洋商会 土木営業部 外山 光昭 日南市上平野町1丁目3-5 0987-23-4111 0987-23-7957
代表以外(県外企業)
企業名担当部署担当者住所TELFAXE-mail
日本乾溜工業株式会社 宮崎支店 弘津 諒 延岡市野地町1丁目3619番1 0982-34-3131 0982-21-4643
九州セキスイ商事インフラテック株式会社 宮崎営業所 鳥居 和寛 宮崎市吉村町久保田甲922-1 0985-24-4911 0985-20-8047

16.主な製造工場

製造工場名担当部署担当者住所TELFAXE-mail

17.主な原材料産地

原材料産地名取扱会社名担当部署担当者住所TELFAXE-mail

18.県内活用技術参考写真

技術の名称プラスネット工

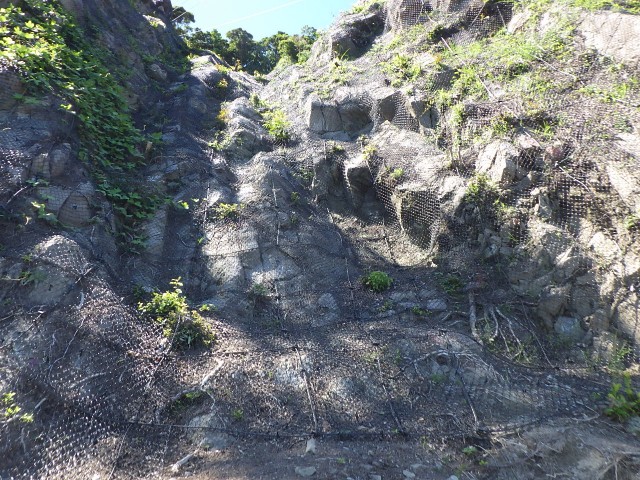

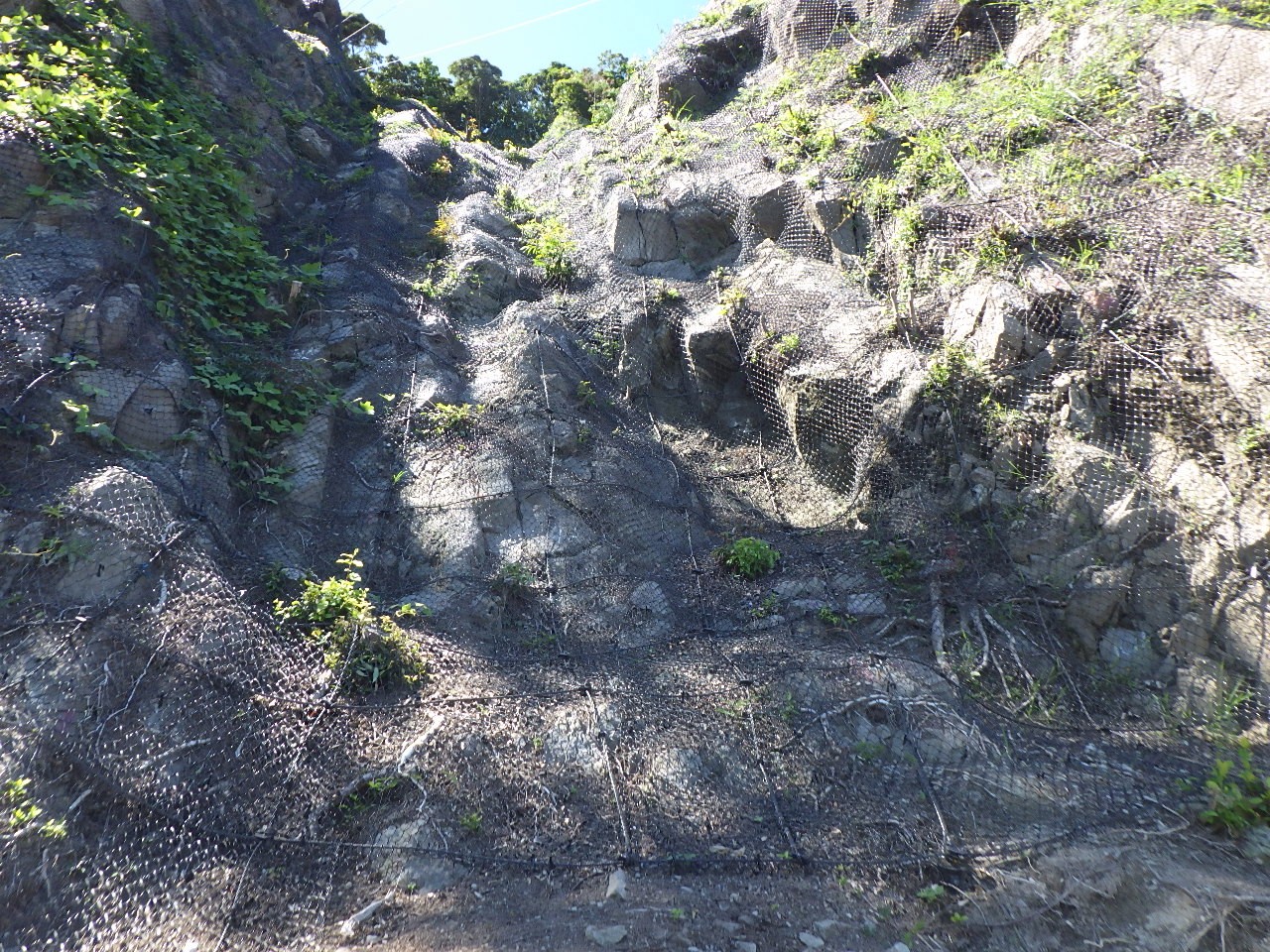

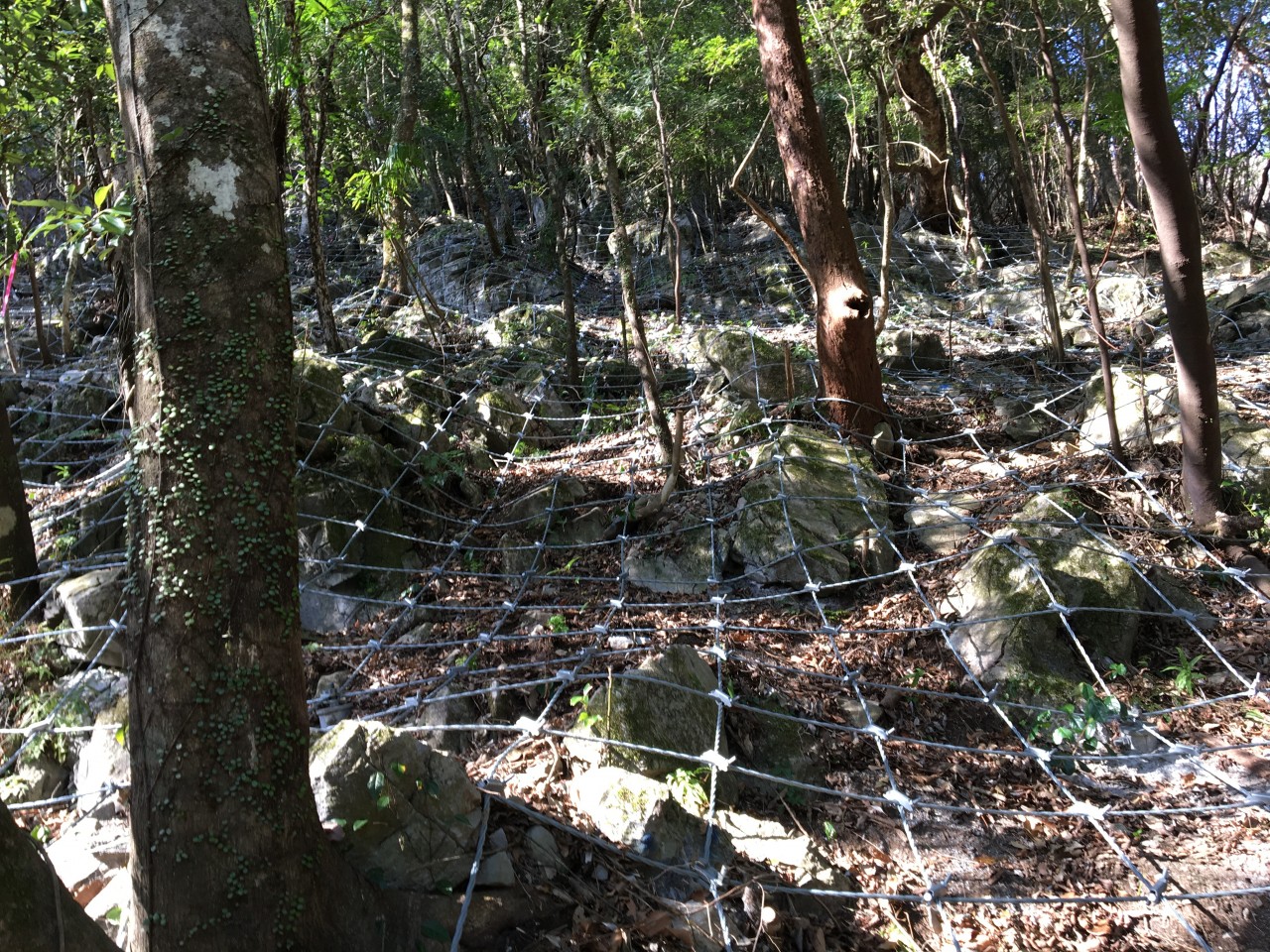

  • 工事名:令和3年度緊急予防治山事業 秋元工区 発注者:宮崎県西臼杵支庁
    工事名:令和3年度緊急予防治山事業 秋元工区 発注者:宮崎県西臼杵支庁

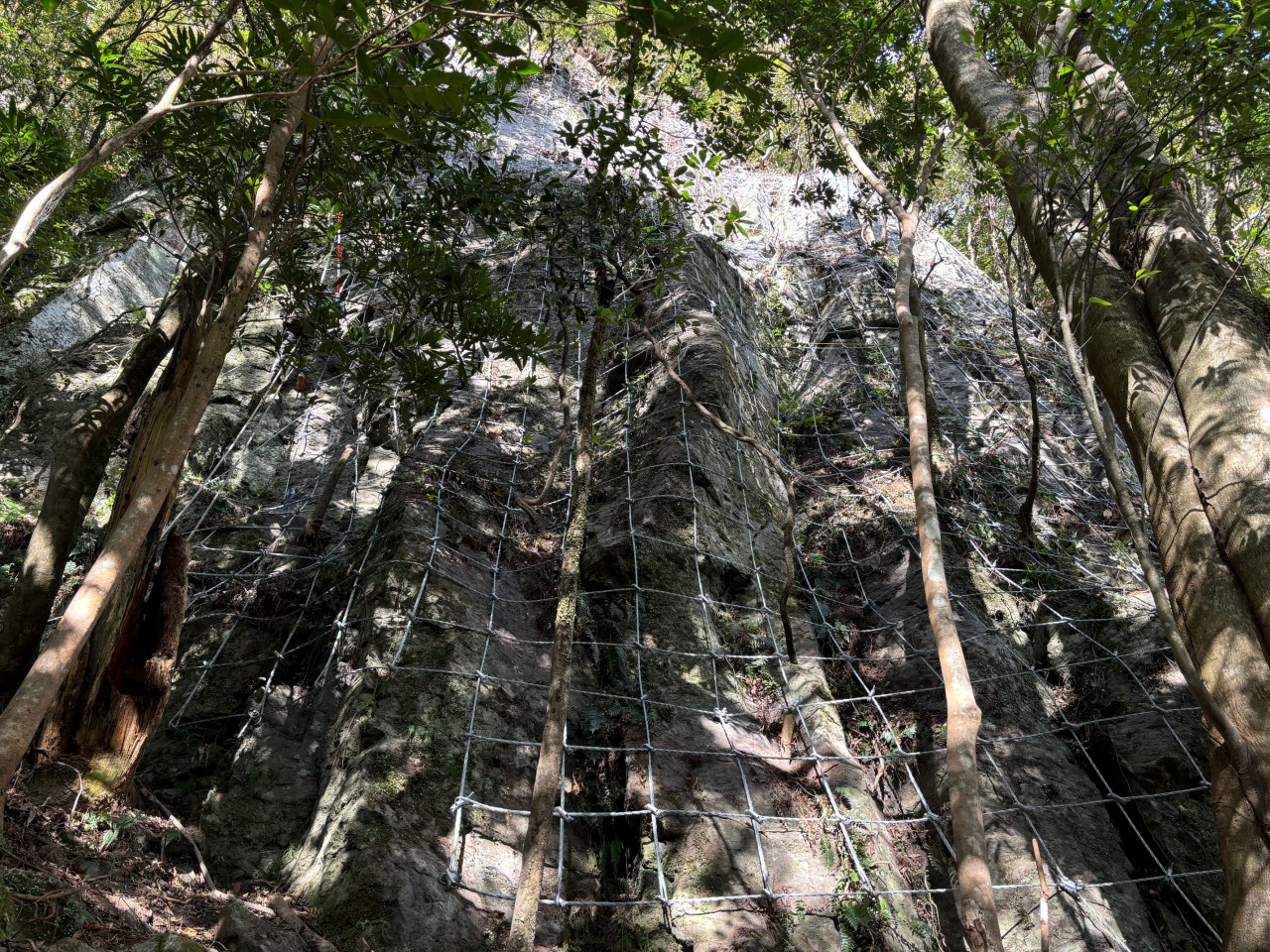

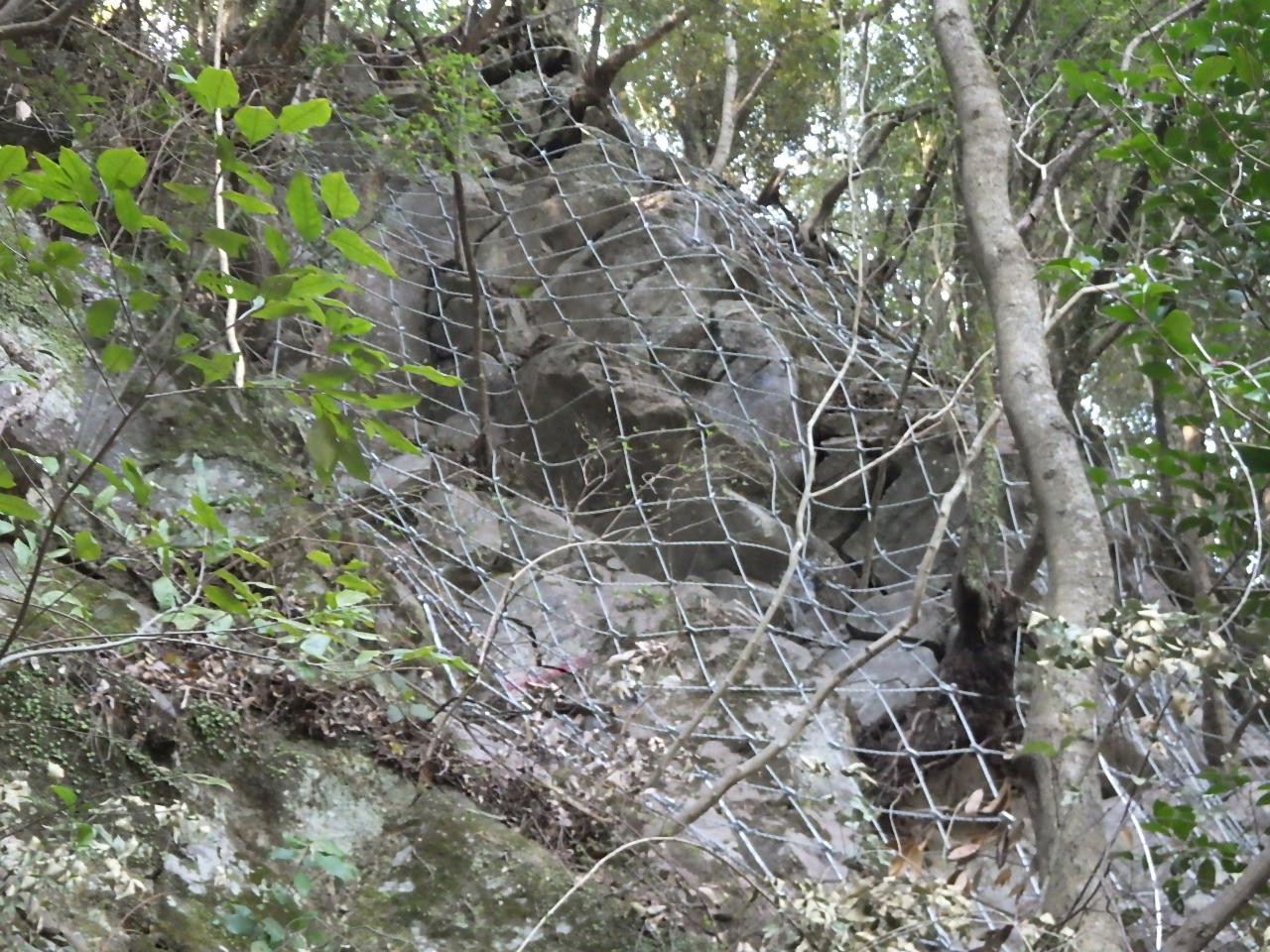

  • 工事名:令和5年度緊急予防治山事業 佐別当工区 発注者:西臼杵支庁
    工事名:令和5年度緊急予防治山事業 佐別当工区 発注者:西臼杵支庁

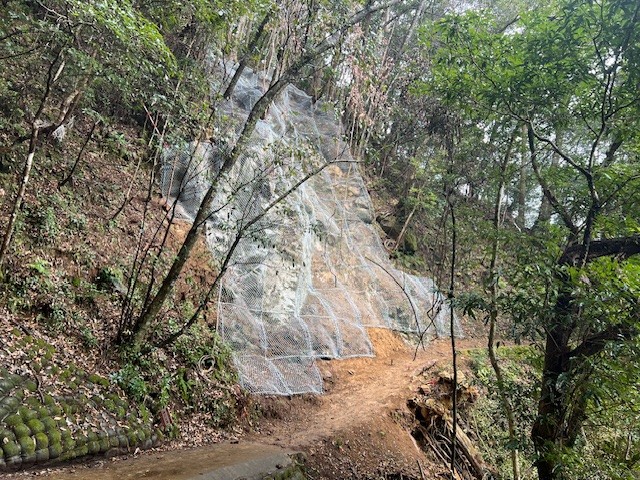

  • 工事名:令和6年度自然公園等総合整備事業 九州自然歩道(尾鈴コース) 発注者:児湯農林振興局
    工事名:令和6年度自然公園等総合整備事業 九州自然歩道(尾鈴コース) 発注者:児湯農林振興局
